美国GE公司TF系列TF2R露点仪探头

美国GE公司TF系列TF2R露点仪探头

美国GE公司TF系列TF2R露点仪探头

TF2R露点仪应用
此种氧化铝探头可测量气体和非水液体中从微量到常量的水份含量。它需要与GE 传感与测量部门MIS1和MMS 3水份分析仪配合使用。
TF系列TF2R<a href=http://www.lnw1000.com target=_blank class=infotextkey>露点仪</a>水份探头.png
TF系列TF2R露点仪水份探头特点
● 本安
● 常量到ppb级水份含量测量
● 内置温度与压力传感器
● NIST可溯源标定

TF2R露点仪内置温度、压力测量元件
TF系列TF2R露点仪水份探头具有三种功能,除测量水份含量之外还测量压力与温度值。这是基于多数水份测量参数的精确测定需要知晓工艺过程的温度与压力。通过在TF系列探头中直接内置温度、压力测量的元件,从而免除了安装与使用分离的温度、压力探头所带来的不便与限制。内置的非线性NTC热敏电阻可测量-30 ~ 70℃,可选的固态压阻传感器可测量高达34.6MPa(5000psig)的压力。
温度和压力可作为MIS 1和MMS 3水份仪的输入,以确定诸如ppm与相对湿度等参数。

TF2R露点仪真正的绝对湿度探头
氧化层薄膜的厚度是该类型探头性能的关键。GE传感与测量制造的探头所具有的氧化层薄膜氧化层薄膜的厚度是该类型探头性能的关键。GE 传感与测量制造的探头所具有的氧化层薄膜厚度使得其显示真正的绝对湿度,而不是相对湿度响应,同时使得温度与滞后的影响降至最低。这层关键的薄膜厚度也让GE 传感与测量的TF系列探头具备快速响应和超常的标定稳定性。

TF2R露点仪可溯源至NIST的严格标定标准
每一个TF系列TF2R露点仪水份探头均由世界上最先进的水份标定设备之一单独校准。经过数十年的发展,每一个探头在标定过程中所使用的测试环境,都由可溯源至美国国家技术标准局(NIST)的流量、温度和压力测量设备来精确产生。所有数据都由专门的计算机系统采集并储存,标定将重复延续几个月的时间以测定每个水份探头的稳定性。只有那些满足GE 传感与测量部门精度与稳定性要求规范的探头才能被运送至我们用户的手中。

安装方便
GE TF系列TF2R露点仪探头设计用于在线使用,可精确位于所需测量的位置。可适应的操作温度范围为70 ~ -110℃,压力范围从真空到5,000psig,并且没有最低流速限制。
在部分应用中,TF系列探头可直接安装于被测管路上。更为普遍的是,为确保水份测量的真实完整,采样预处理系统被推荐使用。

TF2R露点仪水份探头产品规格
露点/霜点标定温度范围
● 全标定范围:60 ~ -110℃
● 标准标定范围:20 ~ -80℃,生成数据至-110℃
● 低端标定范围:-50 ~ -110℃
● 扩充标定范围:60 ~ -80℃,生成数据至-110℃
精度
● ±2℃(范围为-65 ~ +60℃)
● ±3℃(范围为-110 ~ -66℃)
重复性
  ● ±0.5℃(范围为-65 ~ +60℃)
  ● ±1.0℃(范围为-110 ~ -66℃)
温度
  ● 操作:-110 ~ 70℃
  ● 储存:≤70℃
操作压力(取决于安装形式)
  5μmHg ~ 5,000psig(34.6MPa),受内置压力传感器限制
流速范围
  ● 气体:从静态到一个大气压下10,000cm/s
  ● 液体:从静态到1g/cc密度下10cm/s
响应时间
  5秒(63%变化量)
探头与水份仪安装间距
  ● 水份与温度:最长609m(2000ft)
  ● 压力:最长150m(500ft)
探头与水份仪配合使用
  ● MIS 1水份仪
  ● MMS 3水份仪
探头与水份仪连接电缆
  GE 8芯屏蔽电缆
输入电压
  1VAC
阻抗范围
  50kΩ ~ 2MΩ(取决于水的蒸汽压)
保修期
  ● 标定:交货后的6个月
  ● 材料与作工:交货后的1年

内置温度探头
类型
  非线性NTC热敏电阻
操作温度
  -30 ~ 70℃
精度
  ±0.5℃(全部范围)
最大响应时间
  1秒(置于搅拌均匀的油中),10秒(置于蒸馏空气中)无论升温或是降温,反应出温度变化的63%

内置压力探头
类型
  固态压阻传感器
压力可选范围
  ● 30 ~ 300psig(0.21 ~ 2.1MPa)
  ● 50 ~ 500psig(0.35 ~ 3.46MPa)
  ● 100 ~ 1000psig(0.7 ~ 6.9MPa)
  ● 300 ~ 3000psig(2.1 ~ 20.8MPa)
  ● 500 ~ 5000psig(3.46 ~ 34.6MPa)
精度
  ±1%全量程
额定压力
  3倍于压力探头可测的范围,最高可达7500psig(51.9MPa)

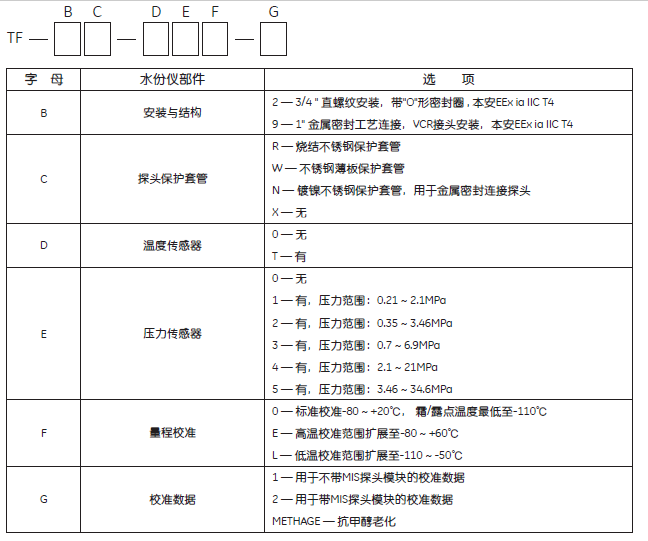

TF系列TF2R露点仪水份探头选型表

TF系列TF2R<a href=http://www.lnw1000.com target=_blank class=infotextkey>露点仪</a>水份探头选型表.png
