XT-50在线式仪器

XT-50在线式仪器

XT-50在线式露点仪是一套完整的露点取样系统,包括过滤和流量控制,它和利诺威的湿度系列产品配套,用于压力露点或常压露点的测量。

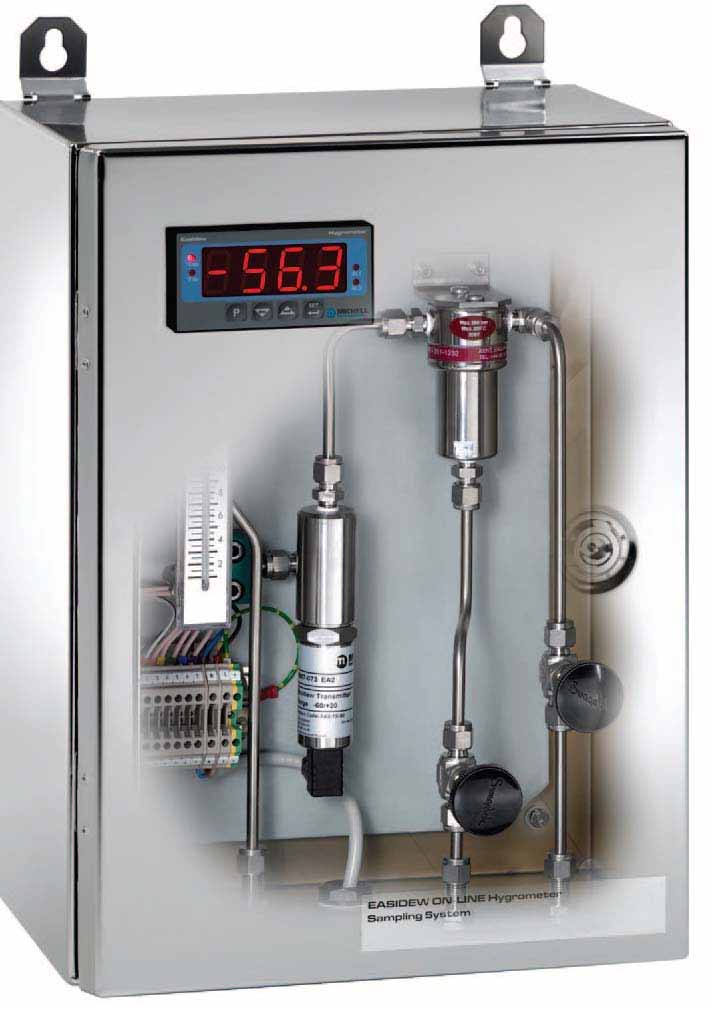

为了确保精确和稳定的露点测量,使露点仪暴露在可代表被监测气体的样气中,是非常重要的。该样气必须不带污染物,并处于正确的压力和流量下,以便对测量气体的变化有快速的响应。利诺威XT-50在线式露点仪.jpg
XT-50在线式取样系统是安装利诺威DHS-80露点变送器或者英*密析尔EA2-TX-100露点变送器的经济型解决方案。,同时提供必需的过滤、压力调节和流量控制。在诸如压缩空气、医用气体或过程控制等等具体应用中,XT-50 取样系统可以进行特殊定制,以百分百满足用户和露点仪表的独特要求。

过滤模块
XT-50可以配置颗粒型过滤器或者聚结型过滤器。如果样气没有混带气体的风险,那么配备一个简单的颗粒型过滤器就可以了,它的不锈钢滤芯提供7微米等*的99.5%的过滤保护率。如果有液体存在,则配备带排空功能的聚结型过滤器。

测量压力
不同的应用和不同的指标决定测量的是大气露点还是压力露点。XT-50可以方便的配置到带压测量状态或者大气压状态,高压力100Barg。如果是更高的压力,请联系本公司。

外壳
XT-50可以安装在一块平板上,然后根据应用要求,搭配304不锈钢外壳或者GRP外壳。另外,露点仪显示部分,可以和系统装在一起,也可以分开安装。

技术参数
测量范围:-100℃ to +20℃ 露点(A探头);-80℃ to +20℃ 露点(B探头)
精度:+-2℃露点
响应时间:5分钟到T90(干到湿)
重复性:0.5℃露点
校验点:可溯源13个点校验
输出信号:4-20mA;Modbus485(可选)
输出单位:℃露点;PPMv水分含量(A探头)
输出量程:-100℃ to +20露点(A 探头);-80℃ to +20℃ 露点(B探头)
供电:显示表AC220V或DC24V;传感器DC12-28V
报警功能:闪烁报警、继电器报警输出(仅配置WC、SK型显示表有此功能)
操作温度:主机-40℃ to +60℃;显示表0℃ to +50℃
操作压力:10Mpa MAX
流量:1to5Nl/min安装在取样系统中
温度系数:操作温度范围内温度补偿
尺寸:280长*180宽*350高 可定制
过滤器:标准HTPE<10μm
防护等*:主机IP55(可定制);传感器IP66
防爆等*:Exd IIC T6(可选)
主体材料:316L不锈钢
取样系统模块 过滤器;联合式针阀;1...5NL流量计

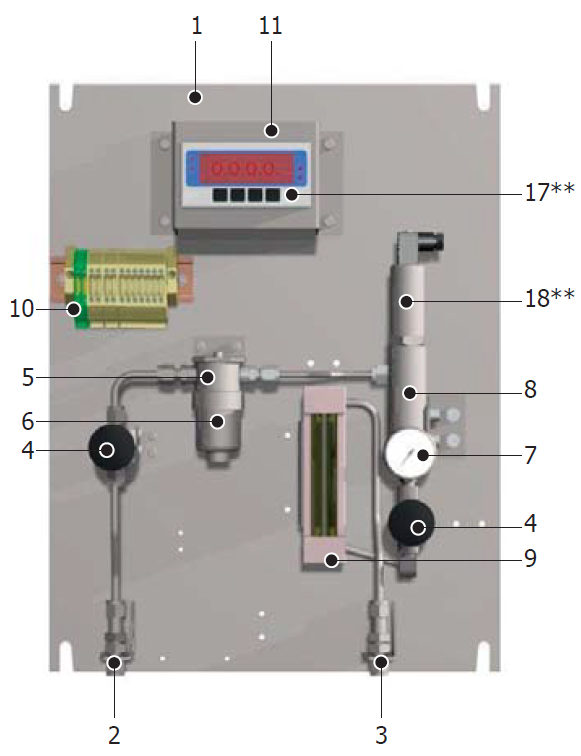

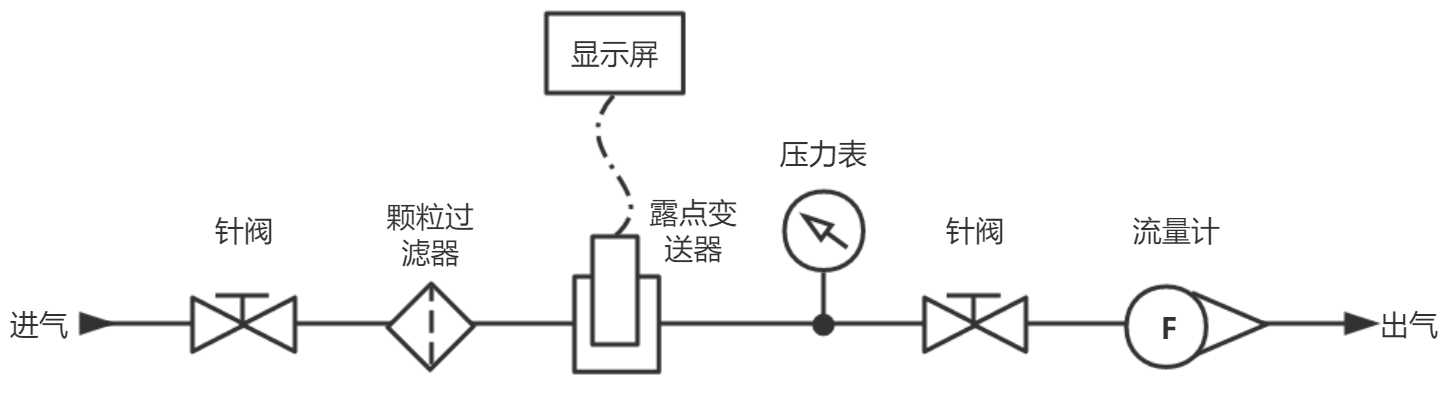

XT-50 配置颗粒过滤器预处理方案如下:

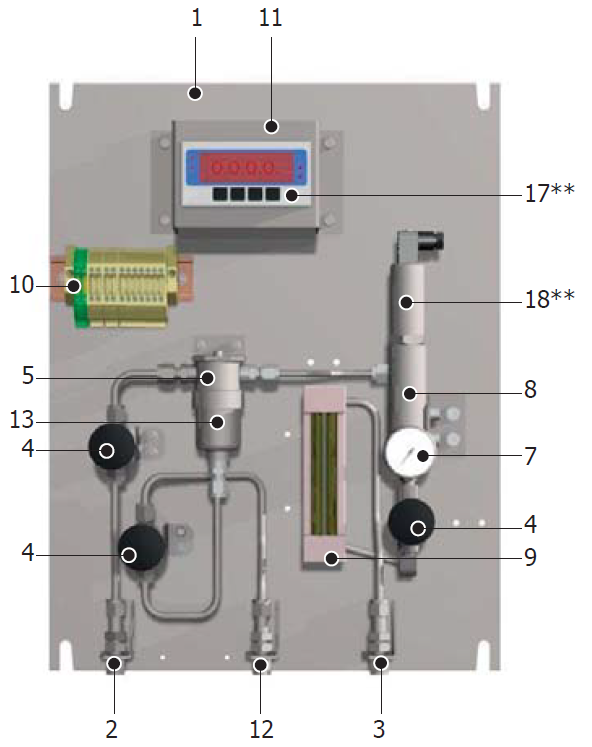

XT-50配置聚结型过滤器流程图

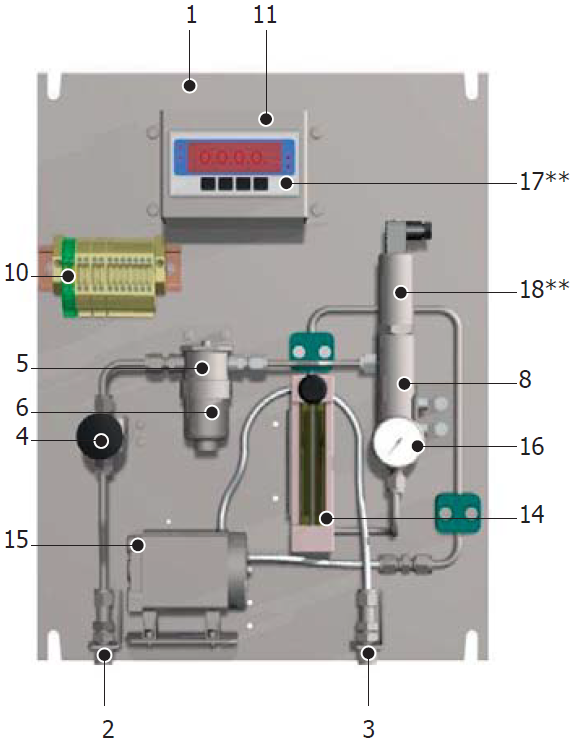

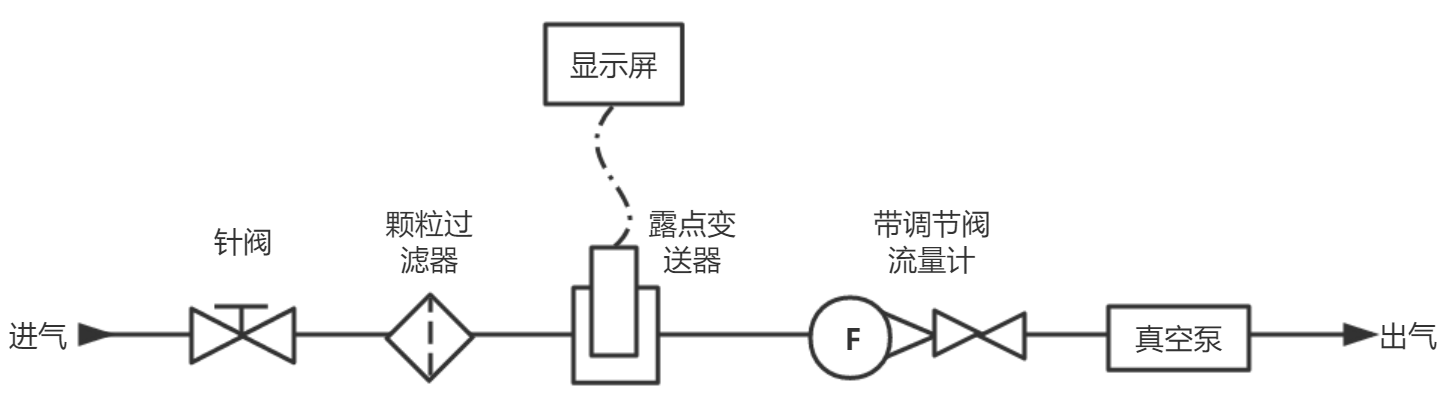

XT-50配置抽气泵流程图

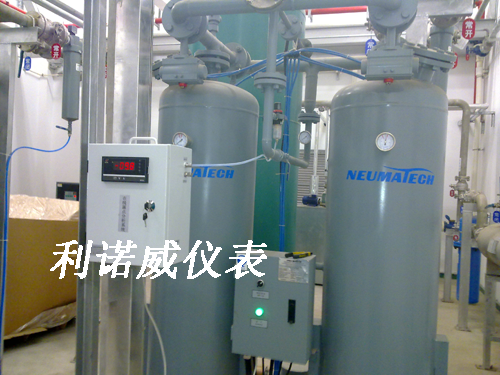

XT-50在线露点仪现场案例

XT50在线式露点仪现场测量

更多信息,请登录www.lnw1000.com


资料下载

XT-50在线式露点仪
