美国GE公司M系列M2LR露点仪探头

美国GE公司M系列M2LR露点仪探头

美国GE公司M系列M2LR露点仪探头

M2LR露点仪氧化铝探头可测量气体和非水液体中从微量到常量的水份含量。它可与GE 传感与测量部门所有露点仪配合使用。M系列M2LR<a href=http://www.lnw1000.com target=_blank class=infotextkey>露点仪</a>.png

在超过四十年的时间中,GE 传感与测量的M2LR露点仪氧化铝水份探头树立了工业水份测量的性能与测量值标准。使用时,M系列水份探头由连接电缆与GE 传感与测量的湿度计仪表相连。使用方便、宽测量范围和严格的校准稳定性使这系统成为世界范围内工业水份测量的首选。

M2LR露点仪氧化层薄膜的厚度是该类型探头性能的关键。GE传感与测量制造的探头所具有的氧化层薄膜厚度使得其显示真正的绝对湿度,而不是相对湿度响应,同时使得温度与滞后的影响降至最低。这层关键的薄膜厚度也让GE 传感与测量的M系列探头具备快速响应和超常的标定稳定性。

在气体与液体中工作的原理
使用M系列M2LR露点仪探头在气体与液体中直接测量水的分压非常便利与有效。这探头由经过一系列特殊工艺阳极电镀使铝基表面产生多孔氧化层,并在氧化铝表面上蒸镀一层极薄金镀层。该铝基与金镀层形成了两个电极,使整个结构成为一个氧化铝电容。水汽快速地渗透过金镀层,并平衡分布于氧化铝的孔隙壁上。氧化铝结构吸收的水分子数量决定了孔隙壁的传导率。每个孔隙壁的电阻值提供了一个独特的,与水的分压成函数关系的阻抗。这个函数关系适用于气体与液体中的水份测量。

GE 的M系列M2LR露点仪探头设计用于在线使用,可精确位于所需测量的位置。探头与湿度计间的电缆长度可达610米(2,000英尺)甚至更长。操作温度范围为70℃到-110℃,压力范围从真空到5,000psig,并且没有最低流速限制。采样单元使得M系列探头的安装很容易,采样单元有通用型外壳,NEMA-4防护外壳和NEMA-7防爆外壳可供选择。
远程安装性能与超宽的操作参数范围允许探头可被直接安装在所需测量的位置。因为被采样的介质并不需要被送至分析仪,时间延迟和采样介质被传输系统污染的潜在危险均被消除。这个特点对测量非常微量的水分含量以及快速变化的测量极其重要。
当测量受到传导性的或腐蚀性的微粒污染,或是相悖工艺条件威胁时,就需要通过采样系统进行调节。GE 传感与测量部门生产的采样预处理系统,去除了污染,保留了真正的水份含量采样值。这些设计经实际应用测试验证是可靠的,只需很少或无需维护。

M系列M2LR露点仪探头技术参数
氧化铝水份探头
标定
每个探头单独用计算机标定,对比于已知的水份含量,标定可溯源至美国国家技术标准局(NIST)
露点/霜点标定温度范围
● 全标定范围:60 ~ -110℃(此项可根据客户要求进行)
● 标准标定范围:20 ~ -80℃
精度
● ±2℃(范围为-65 ~ +60℃);● ±3℃(范围为-110 ~ -66℃)
重复性
● ±0.5℃(范围为-65 ~ +60℃);● ±1.0℃(范围为-110 ~ -66℃)
温度
● 操作:-110 ~ 70℃;● 储存:≤70℃
操作压力(取决于安装形式)
● 法兰连接:5μmHg ~ 75psig(0.52MPa);● 螺纹连接:5μmHg ~ 5,000psig(34.6MPa)
流速范围
● 气体:从静态到一个大气压下10,000cm/s;● 液体:从静态到1g/cc密度下10cm/s
响应时间
5秒(63%变化量)注:关于其它特殊应用探头的特性请与工厂联系
探头结构
● 探头:99.99%的铝、氧化铝、金、镍铬合金
● 背置线:316不锈钢
● 连接线:金箔点焊于304不锈钢带
● 前置线:316不锈钢点焊于连接线和引脚
● 支撑物:玻璃、Corning9010
电气连接结构
● 引脚:铝,152 合金(52%镍)
● 玻璃:9010型
● 外罩:303不锈钢
● O型密封环:Viton A
● 顶盖:316不锈钢
输入电压
1VAC,77Hz
阻抗范围
50kΩ ~ 2MΩ,取决于水的分压
保修期
● 标定:交货后的6个月
● 材料与作工:交货后的1年

可选温度探头
类型
非线性NTC热敏电阻
操作温度
-30 ~ 70℃
精度
±0.5℃(全部范围)
最大响应时间
1秒(置于搅拌均匀的油中),10秒(置于蒸馏空气中)无论升温或是降温,反应出温度变化的63%

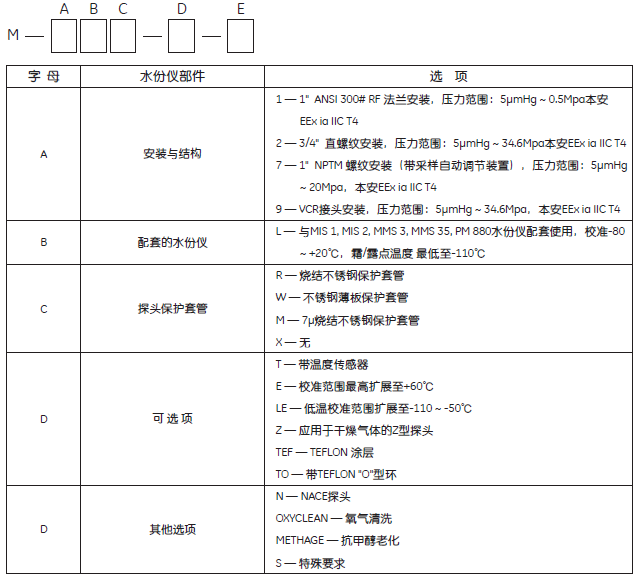

M系列M2LR氧化铝露点仪探头选型表

M系列M2LR氧化铝<a href=http://www.lnw1000.com target=_blank class=infotextkey>露点仪</a>探头选型表.png

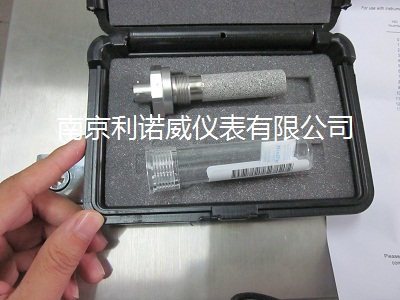

M2LR<a href=http://www.lnw1000.com target=_blank class=infotextkey>露点仪</a>探头.jpg
