DMT347露点仪-DMT340系列

DMT347露点仪-DMT340系列

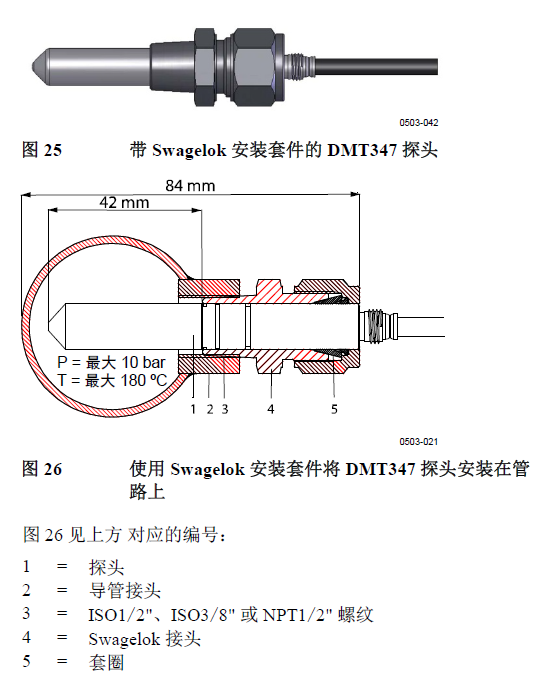

DMT347探头配有螺纹连接方式，是狭窄空间的理想选择。小尺寸探头采用Swagelok.连接头安装。

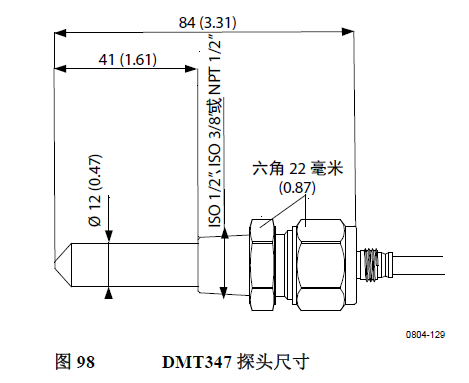

DMT347小型耐压露点仪探头


1. 准备安装。可选接头如下：
a. R3/8" ISO（Swagelok 代码：SS-12M0-1-6RTBT）
b. 1/2" NPT（Swagelok 代码：SS-12M0-1-8BT）
c. 1/2" ISO（Swagelok 代码：SS-12M0-1-8RPBT）
请注意，接头内径可以扩展，以便安装 12 毫米直径的探头。
2. 探头位置：在后拧紧之前，应检查接头螺母的上缘是否和探头的上缘平齐。否则密封达不到气密性要求。
3. 气密性密封
a. 将接头螺母触指拧紧，并在螺母和接头体上画一条垂直标记。
b. 确保探头位置符合第2 步的要求。
c. 将接头螺母拧紧1.25 圈（360° +90°），拧紧时可参考自己画的标记。现在，接头就与探头形成气密性连接了。注意：拧得过紧会导致探头受损。
d. 接头可断开并重新安装。在*次安装时，将接头螺母触指拧紧，然后再拧1/4 圈（90°）。
使用聚四氟乙烯生料带或螺纹密封剂将Swagelok 接头和工艺装置之间的接头密封

技术参数
露点测量
测量范围：-70 ... +80 ℃ Td露点
在温度:-60...+80 ℃条件下的测量精度±2 ℃ Td露点

传感器：维萨拉 DRYCAP 180M

温度测量
测量范围：0 ... 80 ℃
在温度为+20 ℃ 条件下测量精度±0.2 ℃
传感器 Pt 100 IEC 751 1/3，B*

工作环境参数
工作温度: 探头工作温度 -40 ... +80 ℃
         变送器主体工作温度 -40 ... +60 ℃
工作气压（探头）
高为 50 bar（725 psi）（根据探头型号不同该值有所不同）
被测气体 无腐蚀气体
电磁兼容性 符合EN61326-1:1997 + Am1:1998 + Am2:2001;

工业环境
输入与输出
工作电压 10 ... 35 VDC, 24 VAC, 100 ... 240 VAC 50/60
电流输出 0 ... 20 mA, 4 ... 20 mA（2个为标准输出，第三个为可选输出）
电压输出 0 ... 1 V, 0 ... 5 V, 0 ... 10 V
数字输出接口 RS-232、RS-485（可选）
继电器输出 0.5 A、250 VAC、SPDT（可选）
以太网接口（可选）
支持的标准 10/100Base-T
联接器 RJ45
通讯协议 Telnet
WLAN接口（选配）
   支持的标准 802.11b
   天线接头类型 RP-SMA
通讯协议 Telnet
安 性 WEP 64/128,WPA
验证/加密
     开放式 / 无加密
     开放式 / WEP
     WPA预共享密钥 / TKIP
     WPA预共享密钥 / CCMP （即 WPA2）
采用实时时钟的选配数据记录器
    可记录参数 多可记录数据趋势/小值/大值，三个值
    记录时间间隔 10秒（固定间隔）
    大记录期 4年零5个月
    记录点 每参数13700万点
    电池寿命 短5年
    显示设备 带背光的LCD显示器，可显示任何参数的图形趋势
    显示界面菜单语言
英语、法语、西班牙语、德语、日语、俄语、瑞典语、芬兰语、汉语
