S8000 Integrale台式冷镜露点仪_英国Michell密析尔

S8000 Integrale台式冷镜露点仪_英国Michell密析尔

S8000 Integrale台式冷镜露点仪_英*Michell密析尔
集操作简单和高度灵敏于一体的高精度露点仪

亮点 运用
  •  露点精度高达±0.1°C
  •  基础,精确,无漂移的测量
  •  简单快捷的触摸屏操作
  •  量程范围-60~+40°Cdp保证精度
  •  FAST技术–保证°C以下结霜
  •  工作压力高达2MPa (20 barg)
  •  支持USB, Ethernet, RS485或者RS232
  •  通过 SD 卡或者数字端口进行数据记录
  •  实验室湿度参比标准
  •  变压器真空干燥度验证
  •  洁净室环境监测
  •  金属冶炼过程监测
  •  湿度相关的研发工作
  •  SF6高压开关湿度测量
  •  氢能电池

新的S8000 Integrale一体式露点仪提供直接的露点、温度和压力的测量。对露点的测量是基于公认基准的冷镜技术测量原理,能够在 量程范围内长期进行绝无漂移的湿度测量。S8000 Integrale提供多种有效的测量单位,包括 ppmV,绝对湿度,相对湿度和ppmW

为了进一步提高了压力相关计算量的精度 (ppmV,ppmW,绝对湿度),可选配内置压力传感器来提供实时的压力测量。这样一来,即使样气存在压力波动,也能保证这些计算量实现持续可靠。

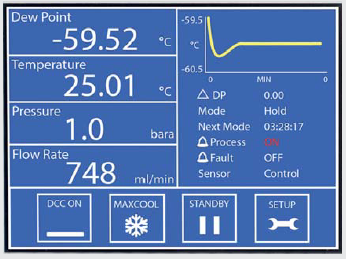

装备了两路可调触点报警,S8000 Integrale 可以用于过程控制的湿度监测。高对比度LCD 触摸显示屏允许用户任意的选择显示测量读数,提供实时测量趋势曲线,以及报警信息

RRS 叁光路增加灵敏度
在低湿条件下,水气在镜面上结霜的速度是非常缓慢的,因为样气中水分子很少,需要相当长的时间以便有足够的水分在经过镜面并聚集成霜。如果不是一个基准的测量,要得到精确和可靠的测量是非常困难的。
S8000 Integrale一体式冷镜露点仪使用RRS叁光路系统来探测镜面上水分在质量上的微小的变化,从而能够在测量霜点时表现出非常高的灵敏度和非常快的响应速度,即使是低湿水平。
直接观察测量结果
在严格控制的实验室条件下,出现过冷水的可能性会一直存在,直到- 48°C。 然而,冷镜露点仪镜面上出现过冷水的低温度是–30°C。镜面上凝结的过冷水或者霜具有不同的水气分压,两者带来的测量误差高达读数的10%。也可能出现中间的状态,镜面上同时出现冰和过冷水的混合物,导致在计算物态转换出现偏差。
强制结霜 (FAST)
S8000 Integrale 具有FAST强制结霜功能,能确保所有0°C以下的测量值都是霜点而不是过冷水露点。FAST系统通过镜面温度判断是否存在过冷水的危险,如果处于过冷水出现的温度范围内,镜面就会急剧降温直至出现确定厚度的霜。结霜后,仪器重新进入控制测量模式。

观察镜
可以订购观测镜面的显微镜。用户可以通过它在测量过程中对镜面进行检视,从而直观的了解镜面的凝结物是过冷水还是霜。

灵活多样的通讯方式
多种选择包括:
 •  ModbusTCPoverEthernet
 •  ModbusRTUover:USB,RS232,RS485
 •  SD卡或者软件进行数据记录
 •  3路可组态模拟输出
 •  状态过程报警

DCC增加可靠性
The  S8000  一体式冷镜露点仪具有DCC  (智能镜面校准) 功能.  DCC 是智能的系统,能灵敏的感知光路中各个环节引起的光强衰减,从而周期性的进行光路平衡,使仪表的测量始终处于一个受控的状态,从而达到优的测量效果。尽管DCC是 自动的,用户也可以根据特殊运用通过设定来开启或者关闭。
应用软件
S8000 Integrale一体式冷镜露点仪配置有高灵活性的应用软件,可通过PC 直接控制仪表上所有的功能,可以同时显示所有的测量和计算出的参数;用户也可以选择把不同参数组合在一起进行显示。同时还有实用的数据记录功能,用于记录和保存数据至PC上

技术:
冷却镜面法
密析尔的冷镜式露点仪是针对关键测量和控制应用的精密仪器。冷镜传感器测量的是湿度的一个*要特性 – 在物体表面形成冷凝物时候的温度
这意味着冷镜仪器具备如下特性:
 •  无漂移:因为是直接测量冷凝物形成时的温度,所以不会像其他计算量一样因为时间推移而出现漂移
 •  具有内在的可重复性,每次都给出可靠的测量结果

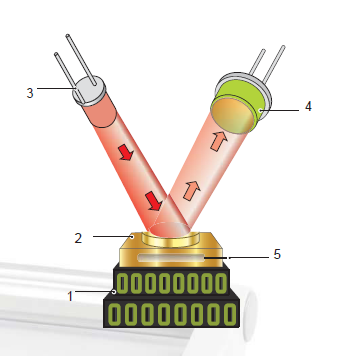

这些特质决定了冷镜技术被广泛的接受,作为湿度标定的不二之选冷镜传感器包括一个温度受控的镜面和*进的RRS叁管路侦测系统。由LED光源(4)发出一簇光以固定的强度投射在镜面 (2)上。QQ截图20170115220220.png当镜面温度降低时,由于镜面上出现的冷凝物的散射效应会降低反射光的强度。镜面的反射光强度由光学探头5进行检测,光学探头6则负责检测镜面冷凝物引起的散射光。另外有一个参考光学探头(3)则测量LED产生的光线的强度,针对温度等因素引起的变化进行补偿。
光学系统的信号被用于对固态帕尔贴热电泵(1)进行精确控制,形成对镜面的加热或者降温。终镜面进入一种动态平衡状态,即挥发量和冷凝量以相同的速率发生。此时铂电阻温度计(7)测得的镜面温度就是气体的露点温度。

在密析尔各个生产服务中心,冷镜露点仪在年复一年的日常工作中证明了自己的可靠性,同样,在我们的UKAS认证的实验室也有同样优异的表现。

冷镜技术的专*
S8000一体式精密露点仪是密析尔40年研发冷镜技术的结晶。作为世界上大的高端露点仪表制造厂*,密析尔使用S8000一体式及其冷镜系列中的其它产品作为工厂生产和校验的传递标准和工作标准

露点
测量原理 冷却镜面技术
量程 –60 to +40°C露点
精度 ±0.1°C
重复性 <0.05°C
工作压力 低压版 0 to 1 barg / 14.5 psig;高压版 0 to 20 barg / 290 psig
流量 0.1 to 1 Nl/min (0.2 to 2.1 scfh)
测量系统 RRS 叁光路

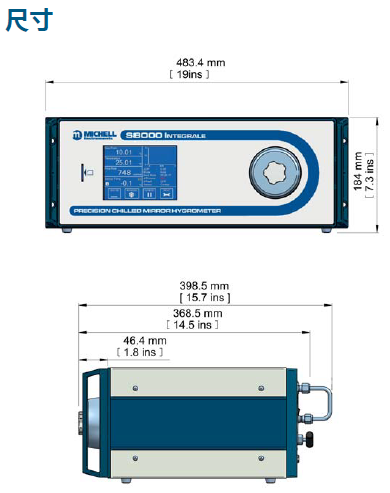

外接PRT 温度探头 (选件)S8000 Integrale尺寸.png
温度测量 4线Pt100, 1/10 DIN class B
精度 ±0.1°C
电缆长度 2m (标准) (250m长)

流量计
测量精度 典型+/-5%
测量范围 0 to 1000 ml/min
内置压力传感器 (选件)
测量范围 0 ~ 25 bara
测量精度 0.25% FS
单位 psia, bara, KPa or MPag

显示器
分辨率 用户可选,低至 0.001 (视不同参数而定)
测量单位 °C and °F露点,%RH, g/m3, g/kg, ppmV, ppmW (SF6),等 计算量
输出 模拟 3 路用户自定义 4–20mA, 0–20 mA or 0–1V ;数字 Modbus RTU 协议 USB,可选 Modbus RTU 协议 RS232, RS485 或者 Modbus TCP 协议 Ethernet ;报警 两路干接点, 一路过程报警,一路状态报警, 大负载1 A @ 30 V DC
界面 5.7” LCD 触摸屏
数据记录 SD 内置卡 (512Mb) 和 USB外接 SD 卡 (FAT-16) — 2Gb 大. 可记录2千4百万条,相当于每两秒间隔连续记录560天。
工作环境 工作环境–20 ~ +40°C
供电 85 ~ 264 V AC, 47/63 Hz
功率 100 瓦
EMC – A*评定 满足 EN61236:1997 (+A1/A2/A3)
机械参数
尺寸 184 x 483 x 368mm (7.3 x 19 x 14.5”) h x w x d
重量 11公斤(24.3lb)
通用
过程连接 6mm Swagelok® tube 或者 1/4” Swagelok® tube
存储温度 –20 ~ +50°C
校验 3点可溯源原厂校验(标准) 可选UKAS accredited calibrations-请咨询

密析尔仪表引领 的水分和湿度(露点仪)测量领域。本公司具备超过30年的专业经验,设计和生产多种变送器、仪表和系统解决方案,用来测量微量水分、湿度和露点,其工业应用领域十分广泛,Michell密析尔.gif包括压缩空气、发电、过程处理、油气、制药等等。 密析尔仪表拥有三个生产基地:荷兰Oosterhout,法*里昂和英*伊利。公司拥有一个广泛的网络,工厂 培训应用工程师,分公司和经销商人员遍布56个 。
