烃露点仪黑斑技术详细介绍

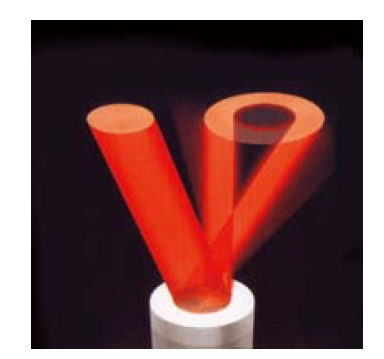

光学传感器由一个亚光的不锈钢“镜”面组成,中心带有圆锥形的凹面，一道校准得异常精确的可视红色光束聚焦在镜面的中心区域。在干燥的情况下，入射的光束从亚光表面分散，提供给光学探测器一个基本的信号。在测量周期内，圆锥形凹面被冷却，表面上出现碳氢冷凝。由于冷凝膜的表面张力低，所以开始反射。探测器周围形成了一道光环，中间黑斑 Dark Spot™ 区域的散光强度显著地减少。仪表持续对反射进行监控和分析。

因此，黑斑 Dark Spot™ 检测技术是利用了碳氢冷凝的物理特性,而该特性在非自动系统中检测是非常困难的。当检测到预定的冷凝层，仪表电路就把所记录的光学表面温度作为露点温度，而后进入一个恢复周期，光学表面被加热到一定温度，使冷凝物蒸发，返回到流动样气中。整个过程的衰退相位包络图进行是 自动化的，只需十多分钟。

密析尔的碳氢露点分析仪Condumax II采用的是专利的光学测量技术——黑斑技术。由于碳氢气体在露点温度时形成的冷凝膜表面具有低张力和无色外表，人类的视力对其几乎无法察觉。Condumax II具有高达5mg/m3的灵敏度，能够检测到这层几乎难以视见的冷凝膜。这一点使得Condumax II的精度和重复性是无可匹敌的。

经过二十多年的发展， 基于黑斑技术的CONDUMAX天然气烃露点分析仪目前已经是第二代产品，实现了 自动的天然气烃露点在线实时分析。不需要吹扫气， 标气、样气，CONDUMAX II的日常维护要求几乎为零。完整

的烃露点分析系统包括了过滤、调压、流量控制等功能，可以测量管压烃露点和高烃露点。对于专业的天然气客户而言，CONDUMAX II 还提供了现场标定的功能。
