HygroTrace标准配线连接

日期:2017-08-17 作者: 来源: 浏览:

HygroTrace标准配线连接
注: 对于HygroTrace露点仪,没有做过是否可以在危险(分级)区域使用的验证。
以下步骤适用于未连接到计算机的仪器。
变送器必须使用厂方提供的电缆(长度为 2 米)进行连接。
如果需要其它长度的电缆,请与厂方联系以获取帮助。
注: 如果电缆需要加长,请参考第 5 页的表 1 把延长线接到现有电缆上。将正极与正极相连,负极与负极相连。HygroTrace标准配线连接

按照下列步骤把变送器连接到系统中:

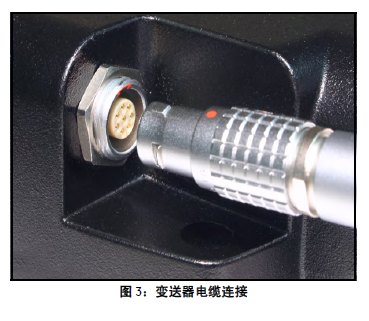

1. 使红点与红色标记对齐(参见下面的图 3),将变送器电缆接头插入配套的变送器模块上的接头中。确保接头针脚正确对齐。插入后,向里推送电缆接头,直到锁定到位。

2. 使用变送器电缆另一端的分线头引线,把变送器和电源以及数据采集系统 (DAS) 连接起来,如第 6 页的图 4 所示。
有关厂方提供的电缆引线的说明,请参考下面的表 1。



3. 剪掉露在外部电缆套之外的未用引线部分,以清除裸露的镀锡线,防止意外短路。
现在就可以使用HygroTrace 了。



注: 要拔出探针电缆,可以回拉弹簧套管,将电缆从接头拉出。

<a href=http://www.lnw1000.com target=_blank class=infotextkey>露点变送器</a>电缆连接.png
