露点仪检定规程

日期:2017-05-04 作者: 来源: 浏览:

南京利诺威可委托办理露点仪检定
华东地区可以出具-上海市计量测试技术研究院露点仪校准证书
华北、东北地区出具-中国计量测试技术研究院露点仪校准证书
西北地区出具-西安航天计量测试研究所露点仪校准证书

JJG 499-2004露点仪检定规程适用于热电制冷(镜面或声表面波器件)自动检测露层的平衡式精密露点仪的首次检定、后续检定和使用中检验。

2 露点仪检定概述
在等压的条件下使气体中水蒸气冷却至凝聚相出现,通过控制露层传感器露层的温度,使气体中的水蒸气与水(或冰)的平展表面呈热力学相平衡状态,准确测量此时露层的温度,即为该气体的露点温度。测量气体中的水蒸气露点温度的仪器叫做露点仪露点仪因所使用的冷却方法和检测控制方法不同,可以分为多种类型。本规程适用于热电制冷自动检测露层的平衡式精密露点仪(以下简称露点仪),是利用热电制冷器
(Peltier元件)冷却露层传感器(镜面及发光管、接收管或声表面波器件),使样气中的水蒸气在露层传感器上冷凝;经接收器采集的信号通过自动控制电路使露层传感器上的露(或霜)与气体中的水蒸气呈相平衡状态;用铂电阻温度计准确测量露层传感器的温度(即露或霜层的温度),从而获得气体的露点温度。见图

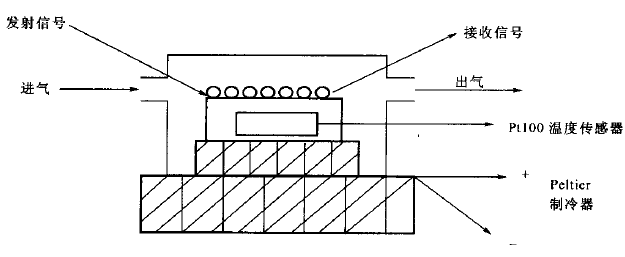

如 图 1 所示,气体通过露点测量室时掠过露层传感器。当露层传感器温度高于该气体的露点温度时,露层传感器呈干燥状态,此时,通过露层传感器的发射信号和接收信号,经控制回路比较、放大,驱动热电制冷器(由一级或数级Peltier元件组成),对露层传感器制冷;当露层传感器温度降至样气的露点温度以下时,露层传感器上开始结露(或霜),这时接收器采集的信号产生变化,此变化经控制回路比较、放大后调节热电制
冷器激励,使其制冷功率减小,最后,露层传感器温度保持在样气的露点温度上。

<a href=http://www.lnw1000.com target=_blank class=infotextkey>露点仪</a>检定规程.png

此时,通过露层传感器冷凝状态检测或观测装置,可以判断露层传感器上的冷凝物是液态的露(呈圆或椭圆形)还是固态的霜(呈晶形)。由一紧贴在露层传感器下方的铂电阻温度传感器检测露点温度。
属于这类精密的露点仪,主要由三大部分组成:
— 高重复性的露层传感器伺服机构;
— 准确地测量露层传感器温度的温度测量系统 ;
— 判断0℃以下露点时,露层传感器上生成的是霜(冰)还是露 (过冷却水)的装置。
