镜面法露点仪

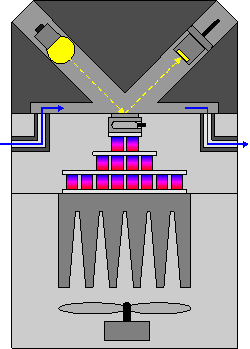

测量气体霜点和露点的镜面法露点仪按以下方式工作：光照射到抛光镜面上，镜面湿度由被称为帕尔贴元件的热电式热泵控制，一个光敏接收器直接测量反射光线的强度。当镜面干净和干燥时，反射光的强度是大的。相反，当测量镜面表面有冷凝水气时，镜面会散射光线，导致反射光的强度降低。将这种接收的反射光强度信号反馈进入闭环控制系统，镜面可冷却到一定低的温度值。在该温度点，通过对接收到的光线强度的探测，直到镜面冷凝层的厚度保持恒定。


镜面法露点仪当一个恒定厚度的冷凝层处于稳定时，其与镜面四周的气体处于一个动平衡的状态。在这种平衡状态下，通过测量镜面的温度值就可以确定气体的露点或霜点温度值。如果冷凝层是液态的，即使温度值在0℃以下，测量到镜面温度值也是露点温度；如果冷凝层是冰或霜之类的固态形式，则测量到的镜面温度值就是霜点温度。

对于0℃以上的镜面温度值，水气以液态水（露）的形式冷凝在镜面上。在0℃以上的镜面温度形成的冷凝层被认为是露点；对于远低于0℃的镜面温度，水气以固态的形式冷凝在镜面上。

远低于0℃的镜面温度形成的冷凝层被认为是霜点。

然而，对于0℃至－20℃之间的镜面温度，镜面冷凝层的状态具有不确定性，为水或冰，或者两者兼有之。在该温度范围内，如果没有视觉观察，很难判断镜面冷凝层是露点、霜点或者是露霜混合。由于同样水气含量的气体在不同镜面温度下的冷凝层状态是不同的，因此确定其状态是非常重要的。该不确定性会导致大于2℃的误差。

大部分厂*镜面法露点仪都有强制结霜功能。
强制结霜是指不管样气的露点是否位于超冷水可能出现的温度区域，都会强制性将镜面降温到-40℃以下，以保证镜面的结霜状态。然后快速将其返回到以前预测的霜点温度值。只要确保镜面温度值持续保持在0℃以下，霜点就能够稳定。

一般镜面法露点仪带有镜面检查，自动镜面检查过程可干燥镜面，消除测量镜面上存在的杂质（残余物），使系统返回正常的工作状态。

干燥镜面时，**加热至一个预设的温度值，蒸发掉任何露和霜。然后测量反射光的信号，评估镜面杂质的存在情况。杂质情况被反映在镜面杂质指示器上，在输入的加热时间内，系统保持在选择的温度值以上。
当保持加热的时间结束后，光学信号经过重新校准，补偿了杂质效应。然后，系统回复到其正常的工作状态。如果在镜面检查前系统处于露点/霜点控制模式下，一个新的露/霜层控制将被建立，测量值会被更换。
