天然气烃露点仪

日期:2017-03-10 作者: 来源: 浏览:

天然气烃露点仪介绍

        天然气是由大量的离散成分所组成的,从氢到复杂的碳氢链。每种成分有着它们各自的露点温度, 取决于它们的浓度和水蒸气压。

然而,当天然气采样被冷却时,各种成分开始冷凝,并在某个温度点饱和。重质碳氢首先冷凝(天然气烃露点仪),但数量很少,因为它们通常在混合气体中占微量部分。

因此,与空气系统中的水露点不同,天然气烃露点是一个很模糊的参数,它会由于.气体成分或压力的小小改变而产生戏剧性的变化。

更为复杂的是,气体成分的分子在高压下,即使是微弱的键连接也会互相作用,由此天然气的相位关系随之演绎成与简单的气体混合物完全不同的模式。

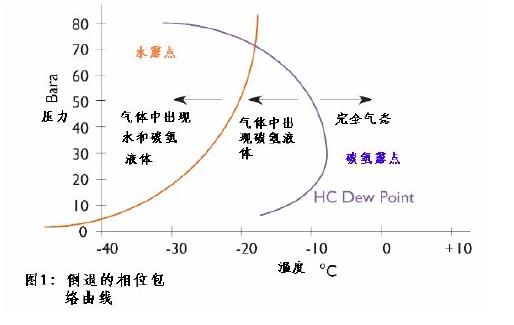

事实也是如此,相络在高压下折卷回去,碳氢露点有力地到达顶峰(一般在2.7MPa表压)后再降低。参阅曲线图1。
天然气烃露点

一个决定性的物理性能点是:碳氢冷凝,较之与水,有着极低的表面张力。因此当冷凝形成时,它更趋向膜的状态,而非离散的滴状态。传统的目测意味着探测碳氢露点比水露点困难得多。这个事实是人工目测得主要难点。

因而,天然气碳氢露点测量至关重要的关键是:任何有效的技术应当是灵敏的、可重复的、并可在系统压力下进行。黑斑技术的设计满足了以上所述的各种要求,对天然气提供了连续的真实的定时分析。

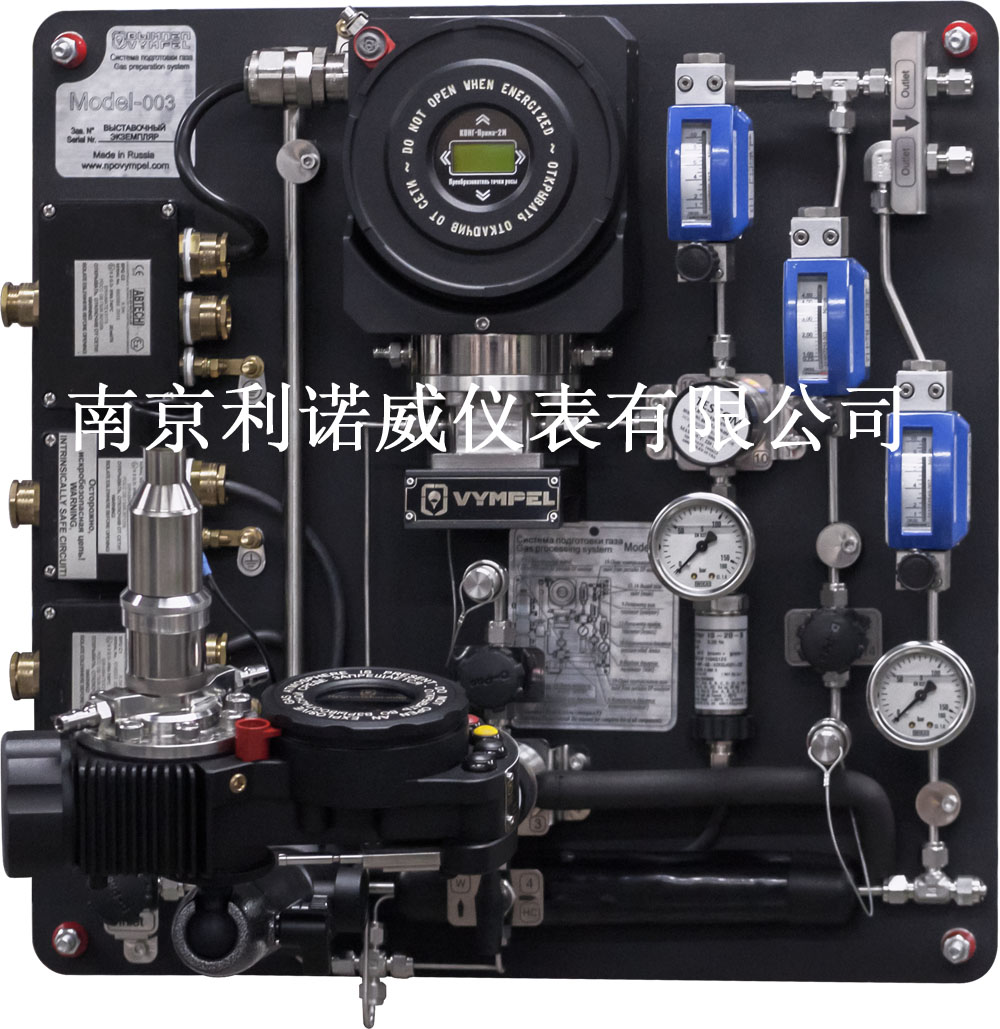

俄罗斯Vympel公司Cong Prima 2M 是一台自动测量所流过其测试室的样气的烃露点仪,它是工业上目前可获得的最紧凑、经济的烃露点仪

2M天然气烃露点仪的设计理念是基于露点直接测量的基础理论。使用一个冷凝的镜面来测量水和烃露点仪

CP 2M通过监测温度和压力变化时,镜面上反射光强度的改变来测量露点。其使用了激光干涉测量方法,分析仪可以测量薄至10nm的冷凝层。Cong Prima 2M 可以设置为自动测量模式来检测水或烃露点。也可以用于监测操作过程这一测量要求。

天然气烃露点测量
2M烃露点仪技术指标
测量范围 水/烃-40 °C…+30 °C ΔT ≤ 70 °C
分 辨 率 0.1°C
绝对误差 ± 0.5 °C…1.0 °C
测量循环时间10…20 min
样气流量 0.3…0.5 L/min
环境温度 -10 °C…+50 °C
气室工作压力 160 bar
系统工作压力 400 bar
样气温度范围 -20 °C…+50 °C
保护级别 IP 54
外形尺寸 207 mm x 112 mm x 235 mm
重 量 6.5 kg
危险区域级别 Ex d IIA T5
