露点仪dmt143芬兰维萨拉露点仪dmt143

芬兰维萨拉公司露点仪dmt143

▪ 体积小巧的露点变送器，适用小型工业干燥器应用
▪ 带有自动校准功能的维萨拉(Vaisala)DRYCAP®传感器技术
▪ 校准周期长达两年一次
▪ 露点测量范围 -60... +60 ºC
▪ 准确度±2 ºC (±3.6 ºF)
▪ 露点仪dmt142抗冷凝结露
▪ 快速响应时间
▪ 与维萨拉(Vaisala)手持式露点仪DM70兼容

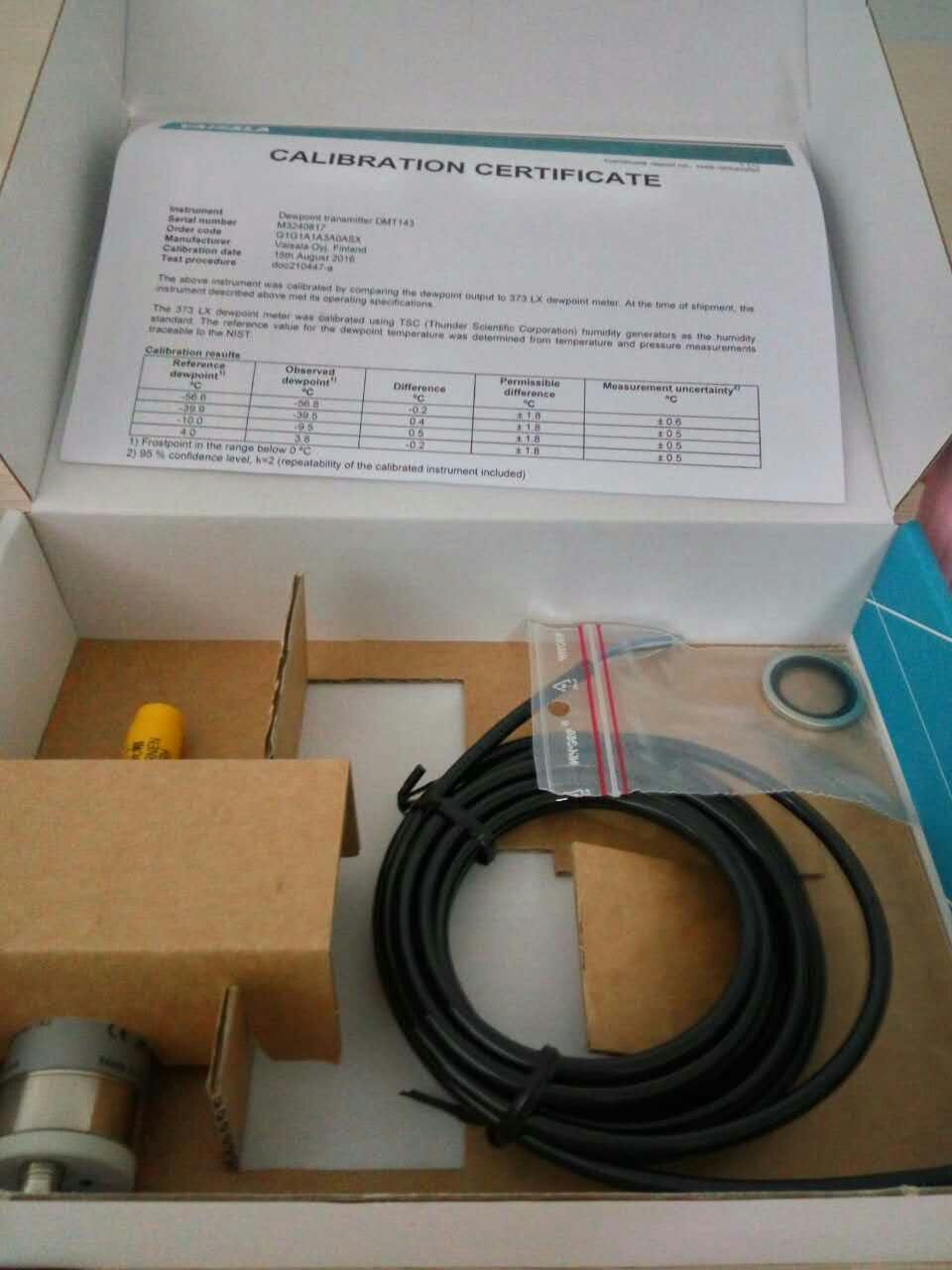

▪ 溯源至NIST的校准(含校准证书)
▪ 通过RS485用户端口，方便快捷的维护和数据传输
▪露点仪dmt143露点超限时的LED灯报警

露点仪dmt143技术指标
测量参数
露点温度
测量范围(典型) -60 ... +60℃ Td
模拟输出量程
选项 1 -80 ... +20℃Td
选项 2 -80 ... +20℃Td 在常压下露点
选项 3 自定义量程
准确度，空气或氮气中 ±2℃Td (见下图)
当露点低于0℃ 时，变送器输出霜点

响应时间63% [90%]，气体温度在+20℃和压力1 bar时
-60 -> -20℃ Td 5 s [15 s]
-20 -> -60℃ Td 45 s [10 min]
PPM体积浓度
测量范围(典型) 10 ... 40000 ppm
准确度，+20℃, 1 bar 1 ppm + 20%的读数

露点仪dmt143操作环境
被测气体非腐蚀性气体
温度 *) -40 ... +60℃
相对湿度0 ... 100 %RH
压力 *) 0 ... 50 bara (725 psia)
样气流速 对测量精度没有影响
*)当气体温度低至-40℃或者压力高至50 bar(725 psia)时，供电电压必须是24 ... 28 VDC。

露点仪dmt143输出
模拟输出(对应量程可改变) 4 ... 20 mA (3线),0 ... 1 V/5 V,1 ... 5 V
电流输出分辨率0.002 mA
电压输出分辨率0.3 mV
典型的温度系数0.005 %输出范围/℃
数字输出RS-485, 非隔离Vaisala工业协议
电缆接头4-针 M8 (IEC 60947-5-2)

露点仪dmt143常规
传感器 Vaisala DRYCAP? 180D
建议校准周期
在给定的精度范围内2 years
电压输出时的供电电压12 ... 28 VDC
电流输出时的供电电压18 ... 28 VDC

露点仪dmt143供电电流
正常测量时大10mA + 负载电流
在自诊断阶段大220 mA 脉冲
电流输出时负载大500 Ohm
电压输出时负载小10 kOhm
壳体材料不锈钢 (AISI316L)
传感器保护不锈钢烧结过滤器
机械接口ISO G1/2” 或 NPT 1/2
防护等*IP66 (NEMA 4)
储存温度范围-40 ... +60℃ (-40 ... +140 °F)
重量管螺纹 90g (3.2oz)
NPT螺纹 100g (3.5oz)
满足EMC标准EN61326-1，电子设备用于测量、控制和实验室的工业环境。
